キャノン キャノネット Giii QL17の分解

フィルムコンパクトの中でも人気が特に高いGiiiのメンテンナンスを行います。

レンジファインダーカメラと言う部類で、ファインダーの二重像を合わせることによってフォーカスを調整します。

QL17とQL19がありますが作業の違いはありません。また、一世代前のニューキャノネットも作業内容はほぼ同じです。

・トップカバーの分解

・ファインダーの清掃

・タイマー動作の改善

・レンズ清掃

以上を行います。

※体験教室用のまとめ記事です。修理依頼を頂いた場合と異なり精度より簡単を優先してます。

ゴムオープナーで巻き上げレバー上のリングを外します。

レリーズボタンを上に引き、他のパーツも外します。

レバー上の板バネのリングは表裏があるので注意して下さい。

軸の二股部分を固定して、巻き戻しクランクとその下のワッシャーを外します。

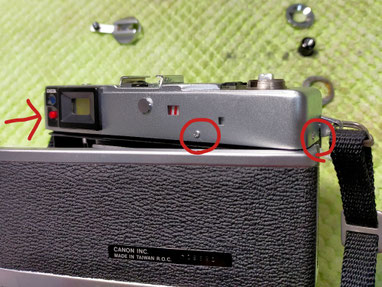

カバー周りの側面のネジ2本と後面のネジ1本を外します。

トップカバーを上に引き抜きます。

巻き上げ軸の上にワッシャーがのっているので回収しておいて下さい。

頭を抜いたらまずは露出計が動いているかを確認します。

◆ファインダー清掃

プラスチックカバーを外します。

マイナスドライバーを接着面に差し込んでやれば取れます。

トップカバーのファインダー部分を清掃します。

前方のファインダー周りに黒く塗装がしてあり、アルコールなどで拭くとはげます。塗装部分にはあまり触れないように、クリーナーで清掃して下さい。

中央のすりガラス部分もクリーナーで清掃してかまいません。

清掃後、ファインダー上部のプラスチックカバーを接着し、トップカバーを戻していって下さい。

◆タイマー動作の改善

レンズ脇のタイマーは動作が鈍っていることが多いです。

タイマーの付け根部分を揮発性の溶剤で洗浄してやると回復します。

◆レンズ清掃

銘板周りのリングをカニ目レンチで外します。

銘板を上に引き抜いて外します。

金属板のリングを外し、前レンズをカニ目レンチで外します。

絞り羽根前後のレンズ面が特にカビやすいです。

絞り全開でバルブでシャッターを切り内側のレンズを清掃して下さい。

レンズを清掃したのち戻します。

金属板のリングは、穴をボディ側のピンにはまるように戻します。

銘板の裏側に丸い溝があるのでピンにはめます。

銀のリングは無理にはめようとすると曲がりやすいです。ゴムオープナーで回すといい感じです。

以上キャノンキャノネットGiii QL17のメンテナンス方法でした。

ファインダー内ハーフミラーの清掃は他のレンジファインダーと共通する部分なのでよく覚えておいて下さい。
